Diseño de una fuente de alimentación 03 – Diseño del esquemático en Eagle Autodesk

En este post vamos a ver el diseño de la fuente de alimentación descrita en la parte 2 del estabilizador zener.

Índice

Vídeo explicativo

Para el diseño usaremos EAGLE Autodesk y diseñaremos primero nuestro esquema con los valores de las resistencias, condensadores, transformador anteriormente calculados.

Novato: ¿Eagle? ¿Águila en inglés?

Si, Novato, esa es la traducción pero no es lo interesante de este post.

Novata: Es un programa CAD de diseño electrónico, ¿no?

Eso es, Novata. Para empezar tenemos que descargarlo de su página oficial e instalarlo.

Novato: ¿Pero es gratis?

Si es gratuito y es un programa muy completo.

Creando el proyecto y configuración de Eagle

Una vez lo tenemos instalado le damos a:

File/New/Project

Le ponemos el nombre de:

Fuente de alimentación zener

Crear un proyecto en Eagle

Al tenerlo seleccionado (se ve el círculo verde), le damos botón derecho y seleccionamos:

new/ schematic

Novato: Ya le he dado y me sale esta pantalla, ¿Qué hago?

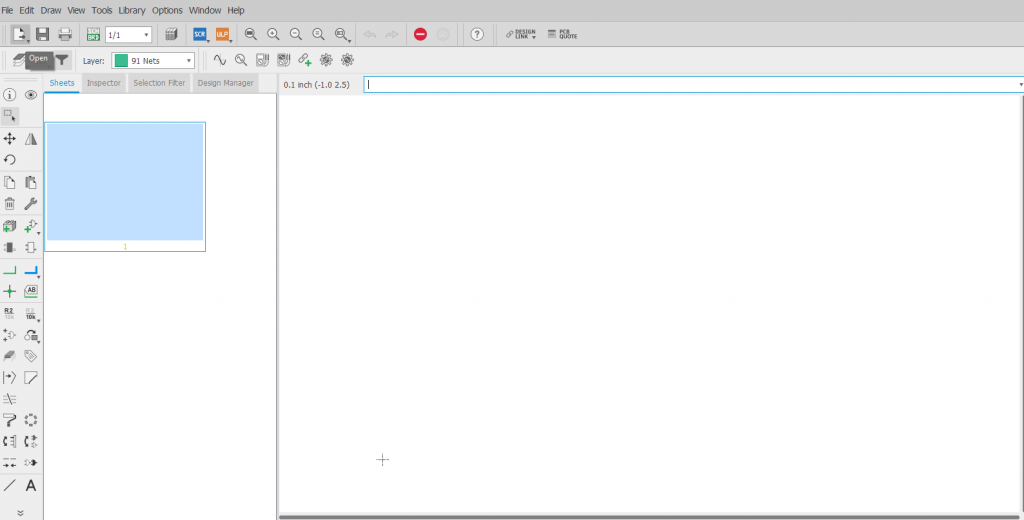

Pantalla inicio del esquemático

Primero tenemos que configurar nuestro diseño en medidas europeas. Para ello, seleccionamos:

GRID

Ponemos las medidas en milímetros (mm).

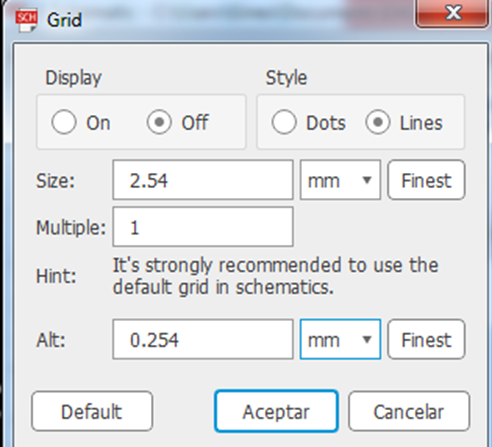

Configurar en mm

Y aceptamos.

Novato: ¿Ya podemos ponernos a hacer el esquema?

Colocar componentes electrónicos

Paciencia, Novato. Ahora toca explicar dónde están los componentes y cuáles vamos a usar.

Novata: Creo que se cómo, ¿le damos a ADD PART?

Exacto, muy bien, Novata. Le damos a ADD PART:

Añadir un componente

Como consejo yo os digo que lo mejor es ir poniendo primero todos los componentes de nuestro esquema electrónico.

Novata: Entonces mirando nuestro esquema del post anterior ponemos:

  • 2 Resistencias
  • 1 Transformador
  • 1 Condensador
  • 4 Diodos rectificadores
  • 1 Diodo zener

Novato: Entonces ponemos todos los componentes primero y ya los vamos uniendo.

Así es.

Novata: Pero hay muchos componentes diferentes. ¿Cómo sabemos cuál tenemos que poner?

Esa es una buena pregunta. Dentro de las librerías de Eagle hay múltiples componentes, nosotros usaremos los que ponen EU.

Novato: ¿EU? ¿Qué significa?

Significa que usamos componentes con simbología Europea.

Para poner las resistencias nos vamos a la librería RCL.

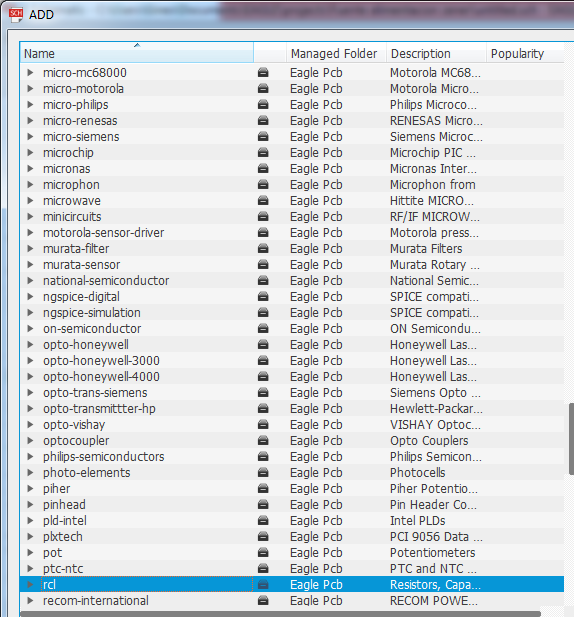

Librerías de componentes.

Y seleccionamos las resistencias europeas:

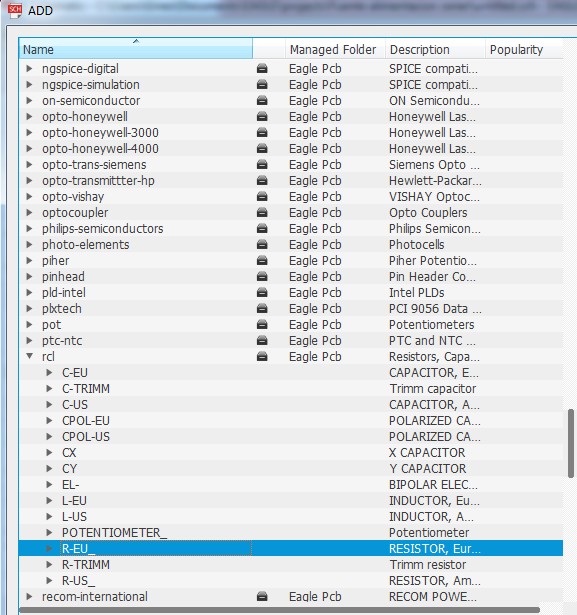

Librería RCL

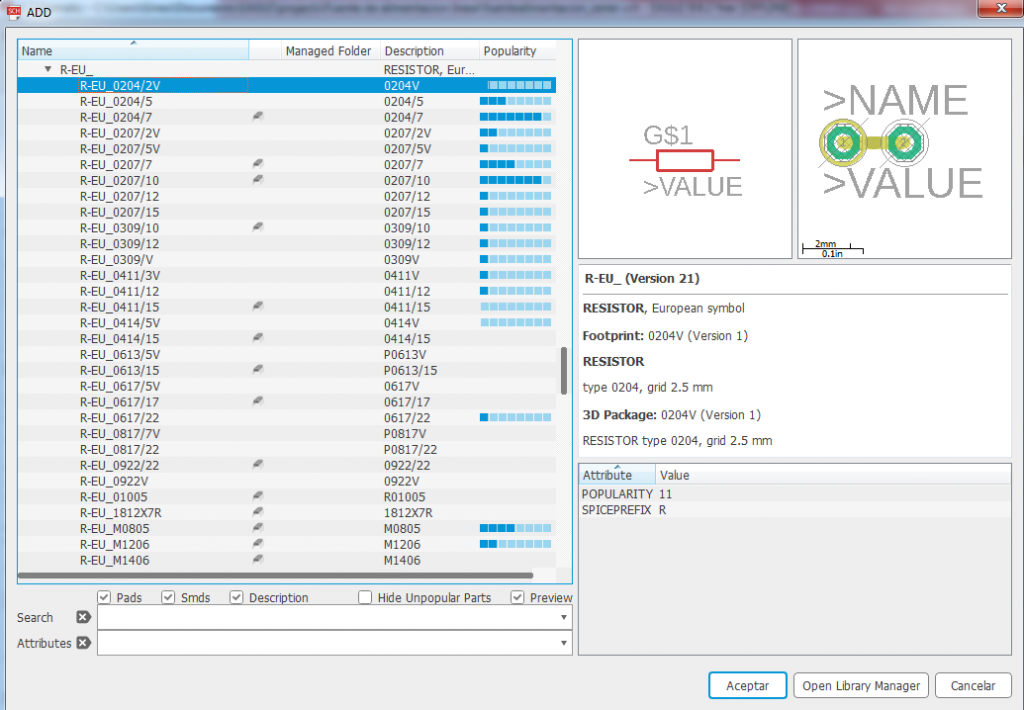

Novata: Pero salen también diferentes encapsulados y medidas para las diferentes para las resistencias.

Resistencias R-EU

Novato: Novata tiene razón, ¿cómo sabemos cuál elegir?

Buena pregunta. ¿Recordáis en el artículo de diseño de una fuente de alimentación parte 1 donde calculamos el valor de POTENCIA de la resistencia?

Novata: Sí, calculamos para una potencia de ½ de W.

Bien paras las medidas de una resistencia de 1/2W podemos escoger la siguiente resistencia:

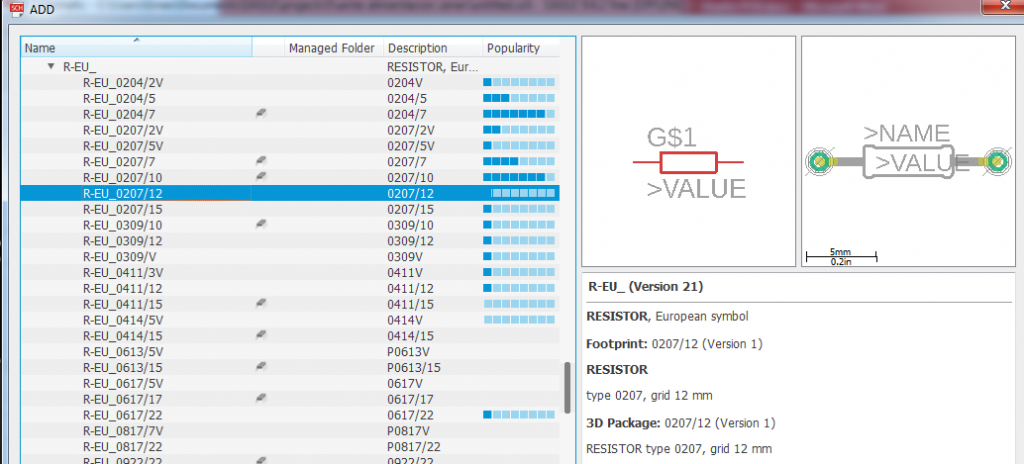

Resistencia de 1/2 W

Una vez seleccionado, tenemos que colocar el componente:

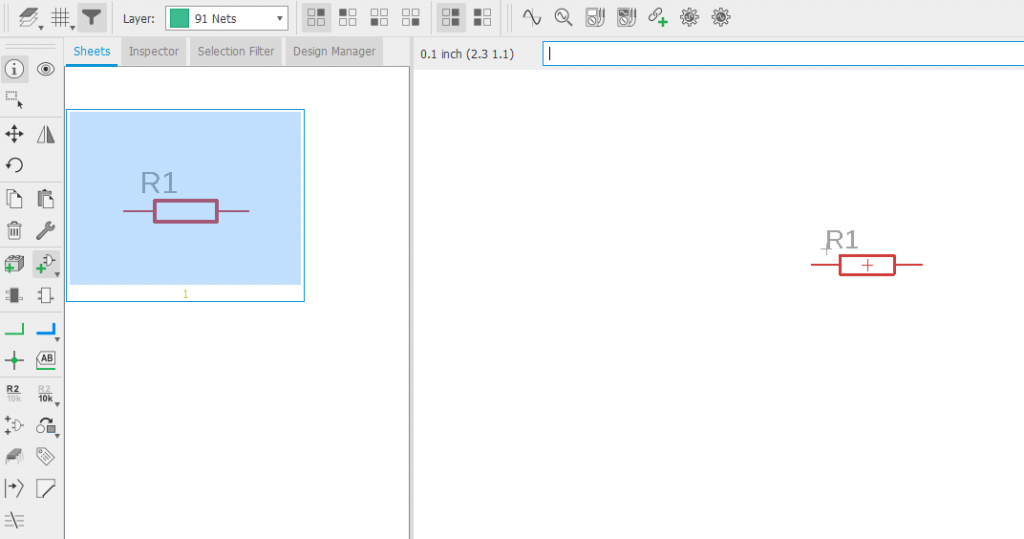

Colocar componente en el esquemático

Novato: ¡Vaya! ¡Qué fácil! Entonces tenemos que tener en cuenta los componentes que vamos a usar y sus medidas para elegir uno u otro.

Correcto, Novato. Continuemos con el transformador. Para este, en la barra de búsqueda (search) buscamos entre asteriscos el componente. En este caso será: *transformer*.

Debemos buscar un transformador con 2 entradas y 2 salidas.

Novato: ¿Por qué 2 entradas?

Porque según vimos la entrada de alterna es fase y neutro. La salida debe ser lo que convertiremos en positivo y negativo.

Novata: Buscando he encontrado este transformador que sí parece coincidir.

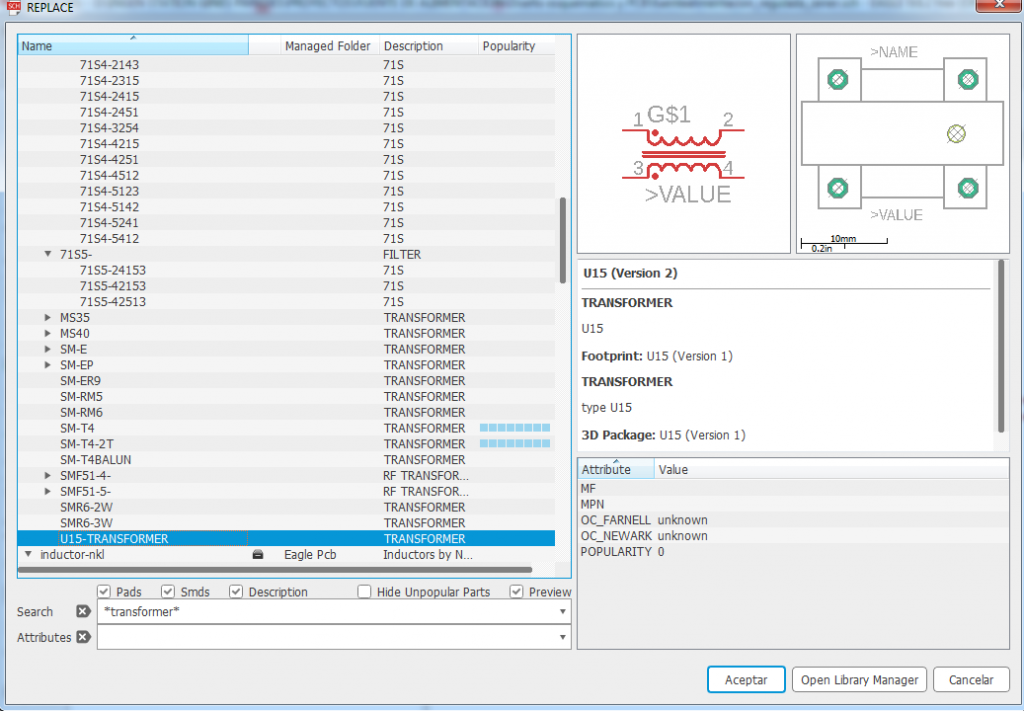

Buscando el transformador

Muy bien, Novata. Este coincide con lo que hemos comentado. Por tanto, podemos colocar este componente en nuestro esquemático.

Novato: ¿Hacemos lo mismo con el condensador de 220uF?

Sí pero tenemos que tener en cuenta que este será electrolítico (o polarizado).

Novato: En la librería RCL, ¿verdad?

Si, RCL hace referencia a Resistencia, Condensador y Bobina.

Novato: Mirando en el post anterior tenemos un condensador de 220uF, ya he localizado uno:

220uF/ RCL/ CPOL-EU     CPOL-EUE3.5-8      Diámetro=8mm

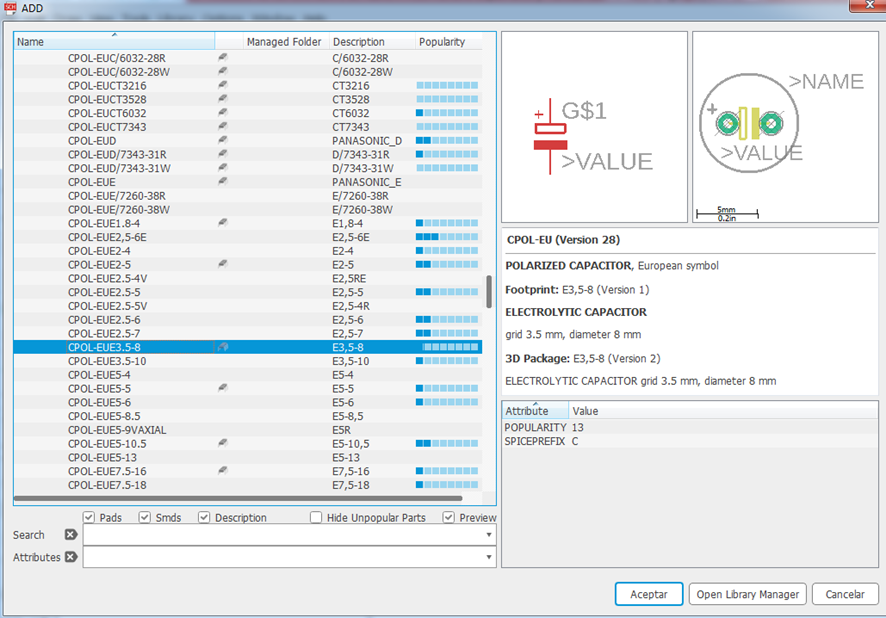

Selección del condensador

Novata: Para el puente de diodos dijimos del 1N4007 pero no lo encuentro.

Bien entonces lo que tendremos que hacer el buscar uno equivalente. Podemos mirar el datasheet del 4007 y ver que el 1N4004 es muy similar solo que soporta menos voltaje (600V frente a los 1000v de los 1N4007).

Novata: Ya lo he encontrado. Está en la librería: diode/1N4004.

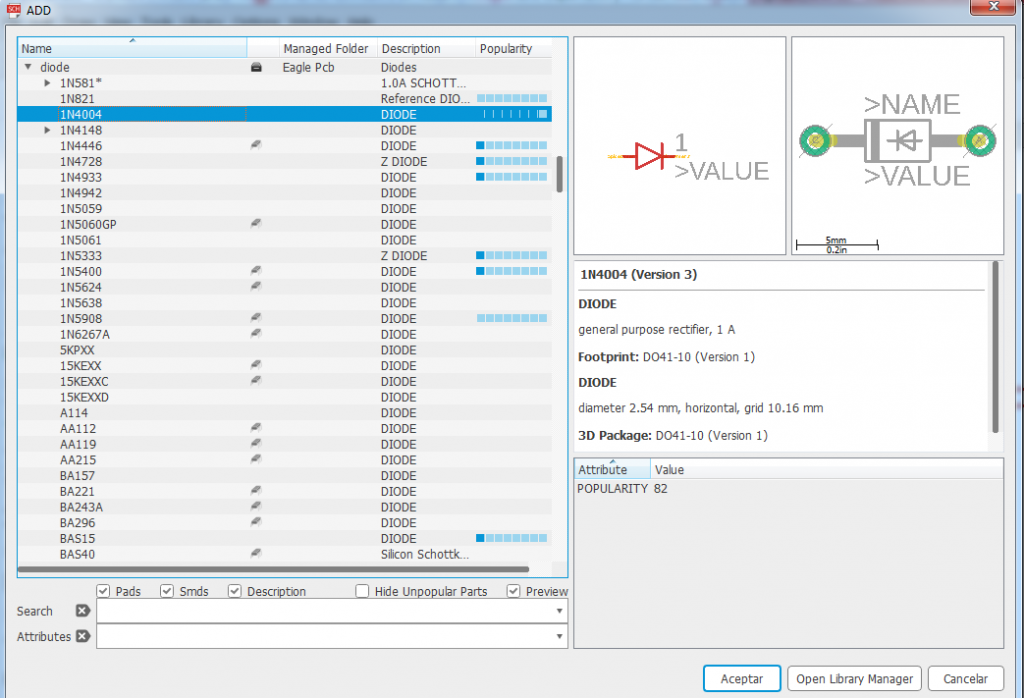

Selección del diodo

Novata: Para el diodo zener ponemos las medidas que tiene el BZX55C.

Correcto, aunque podemos seleccionar el que queramos mientras sean medidas similares como en las resistencias.

Novato: ¿Lo encontramos en la librería diode/zener-diode?

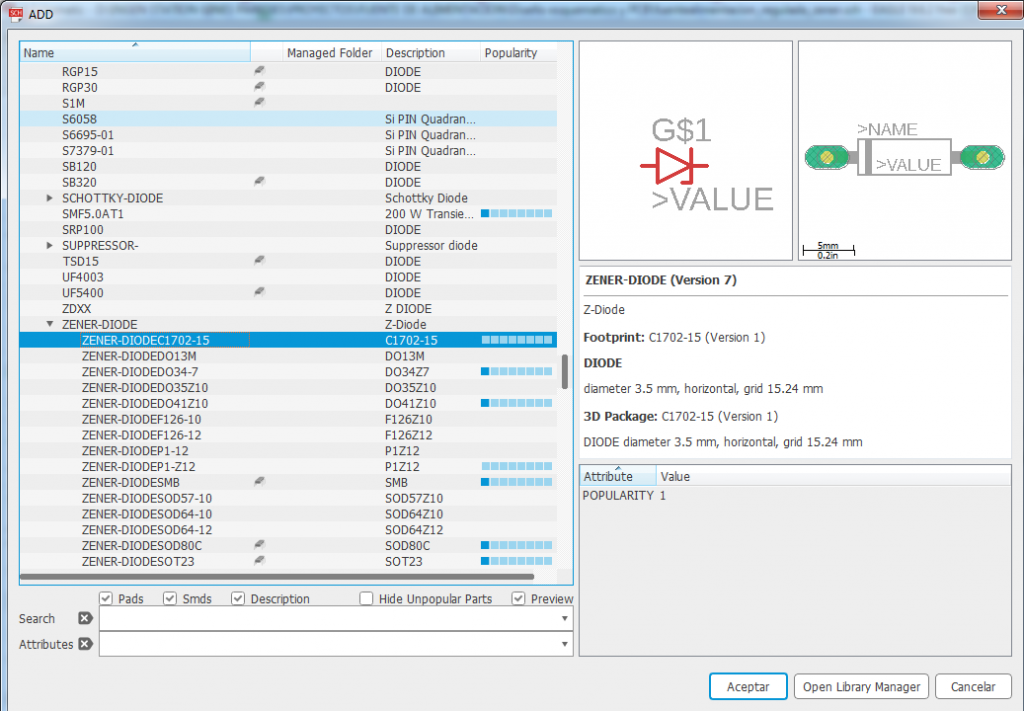

Selección del diodo zener

Novata: Ya tenemos todos los componentes pero no entiendo una cosa ¿Qué ponemos para las entradas y salidas de nuestro circuito?

Esa pregunta es muy importante. Nos faltan las borneras de entrada y salida del circuito. Para ello vamos a la librería: con-ptr500.

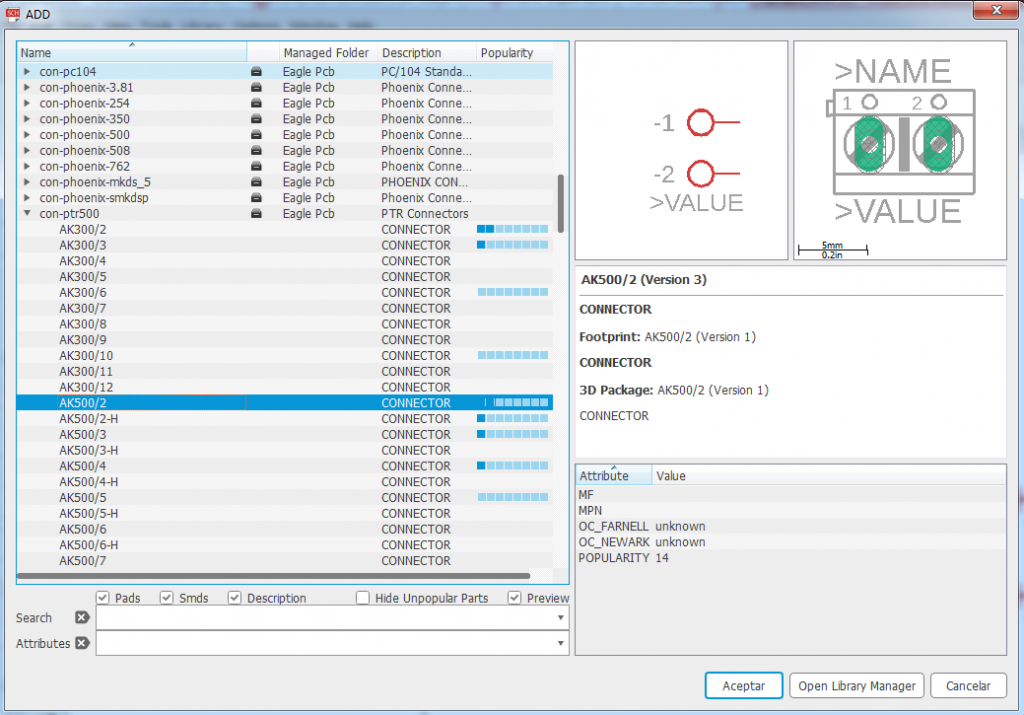

Librería con-ptr500

También podemos usar la librería con-wago-500.

Con todo esto ya podemos crear nuestro esquemático.

Novato: Ya tengo todos los componentes dispuestos como en el esquema electrónico.

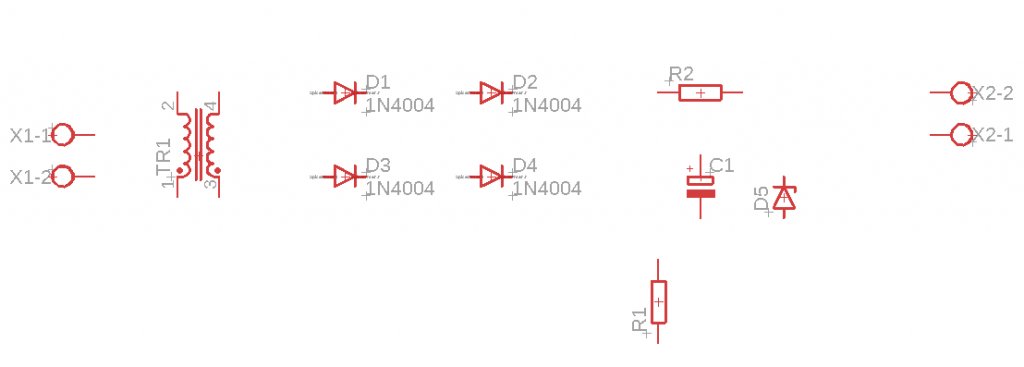

Componentes de nuestra fuente de alimentación

Conexionado de componentes electrónicos

Para el cableado usamos la herramienta: net para ir conectando los componentes, tal que así:

Conectando los componentes

Así debe quedarnos el esquema:

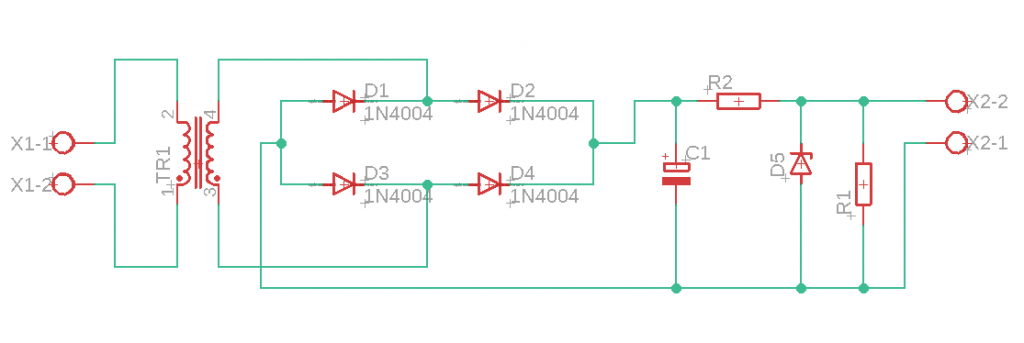

Esquemática de una fuente de alimentación con regulador zener

Novato: Pero no tenemos puesto los valores de los componentes.

Poner el valor a los componentes

Esto lo podemos hacer con las herramientas:

Añadir nombre o valores

Novata: Entonces ponemos los valores y nombres del esquema quedándonos asi.

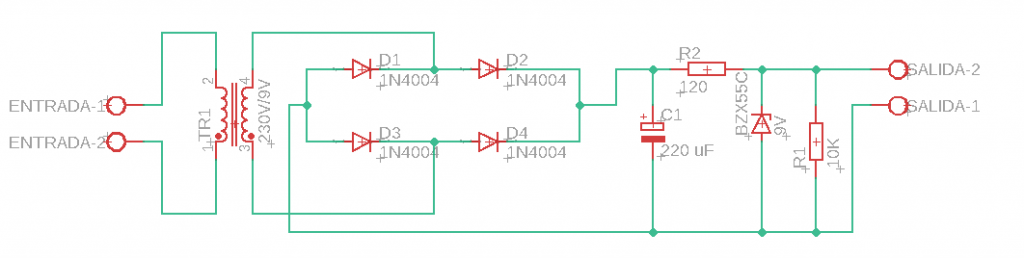

Esquemático de una fuente de alimentación con regulador zener

Hasta aquí tendremos hecho el esquemático pero aún nos falta hacer la PCB que es la parte más importante a la hora de diseñar una placa electrónica.

En el próximo post veremos el diseño de la PCB.

Conclusión

Espero que te haya parecido útil este post sobre el diseño de esquemáticos electrónico en Eagle Autodesk y que puedas aplicarlo para tus circuitos electrónicos.
