Construcción de la CNC 3018 Pro – Parte 02 – Eje X – Z

Continuamos con la construcción de nuestra CNC 3018 Pro en esta segunda parte. Si quieres ver la parte 01 haz click aquí.

Novato: Genial. La última vez me quedé con las ganas de seguir.

Pues ya ha llegado el momento, Novato. Debemos coger los siguientes materiales:

  • 2 piezas de baquelita C y D
  • 12 tuercas en T M5
  • 16 tornillos M5x16 mm
  • 2 piezas de aluminio de 2020×360 mm
  • 2 varillas lisas de diámetro 10 de 360 mm
  • Varilla roscada de diámetro 8 y 365 mm
  • Motor paso a paso
  • Acoplador para motor paso a paso
  • 4 tornillos M3x14 mm
  • Pieza de cobre
  • Muelle
  • Pieza del eje Z

Índice

Paso 1 Insertamos las piezas C y D a la estructura

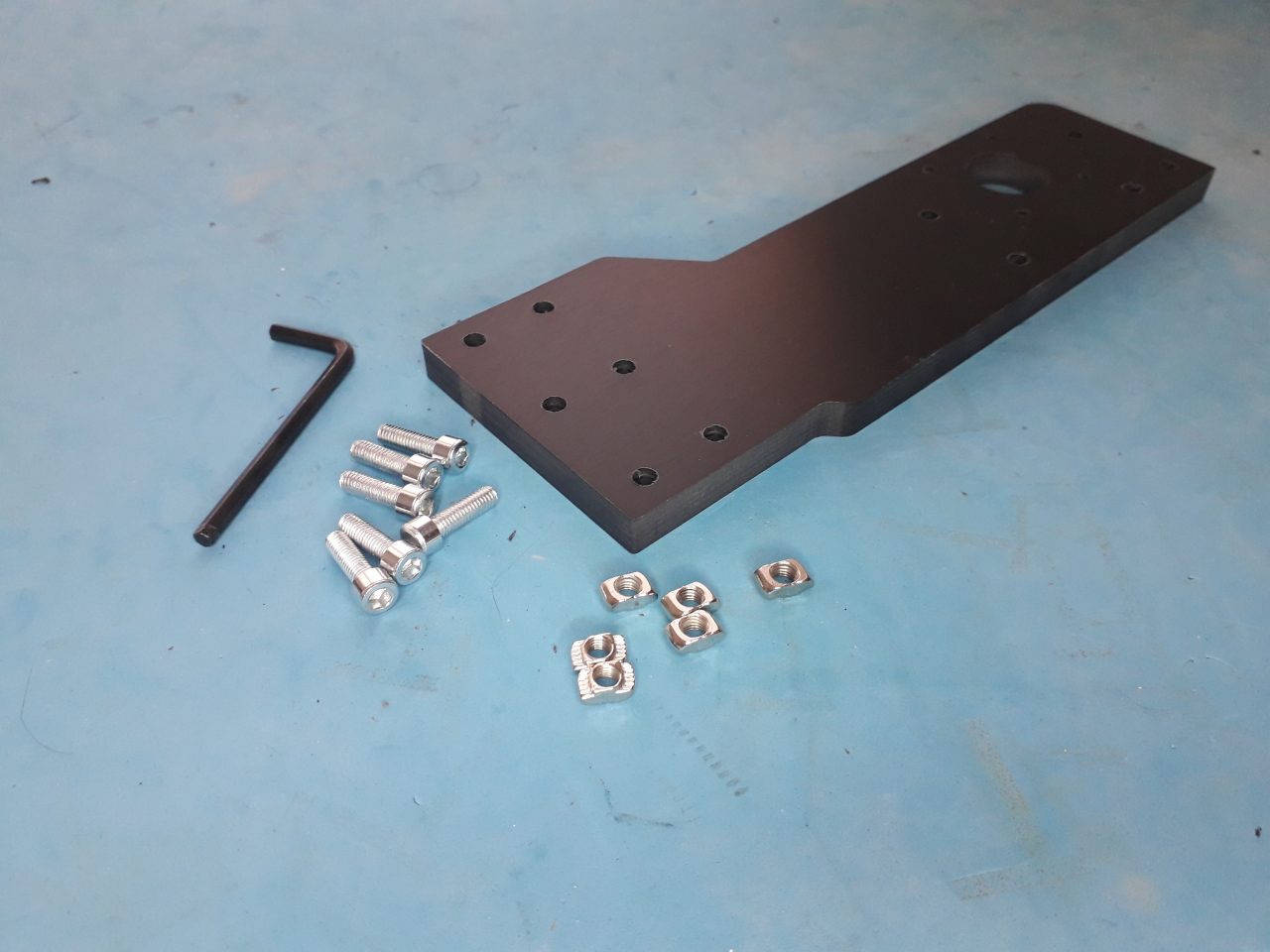

Para este paso vamos a coger los siguiente materiales:

  • 2 piezas de baquelita C y D
  • 6 tuercas en T M5
  • 6 tornillos M5x16 mm
Materiales para el eje X – Z

Para colocar las tuercas, debemos hacerlo de la siguiente manera y quedar así:

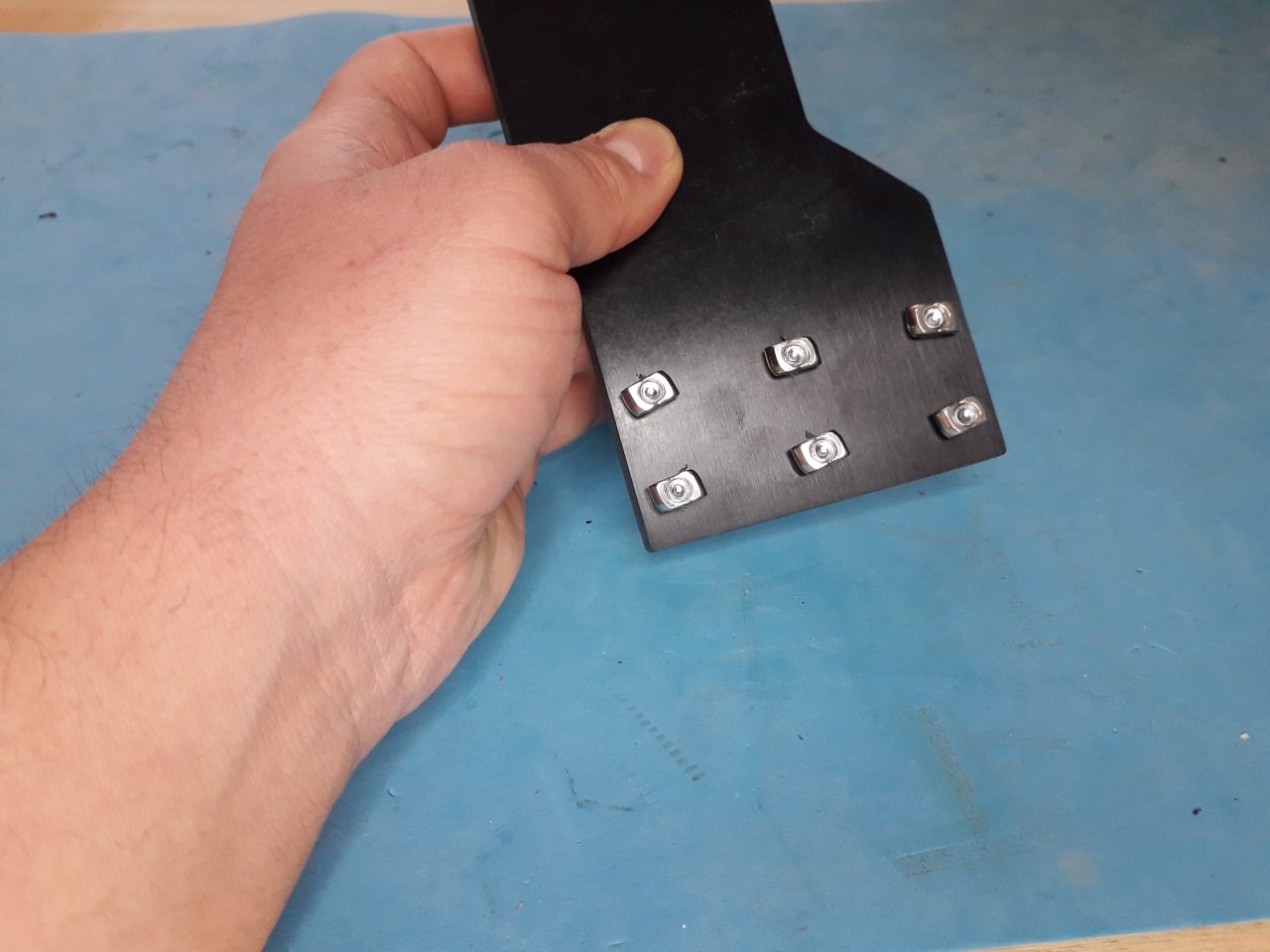

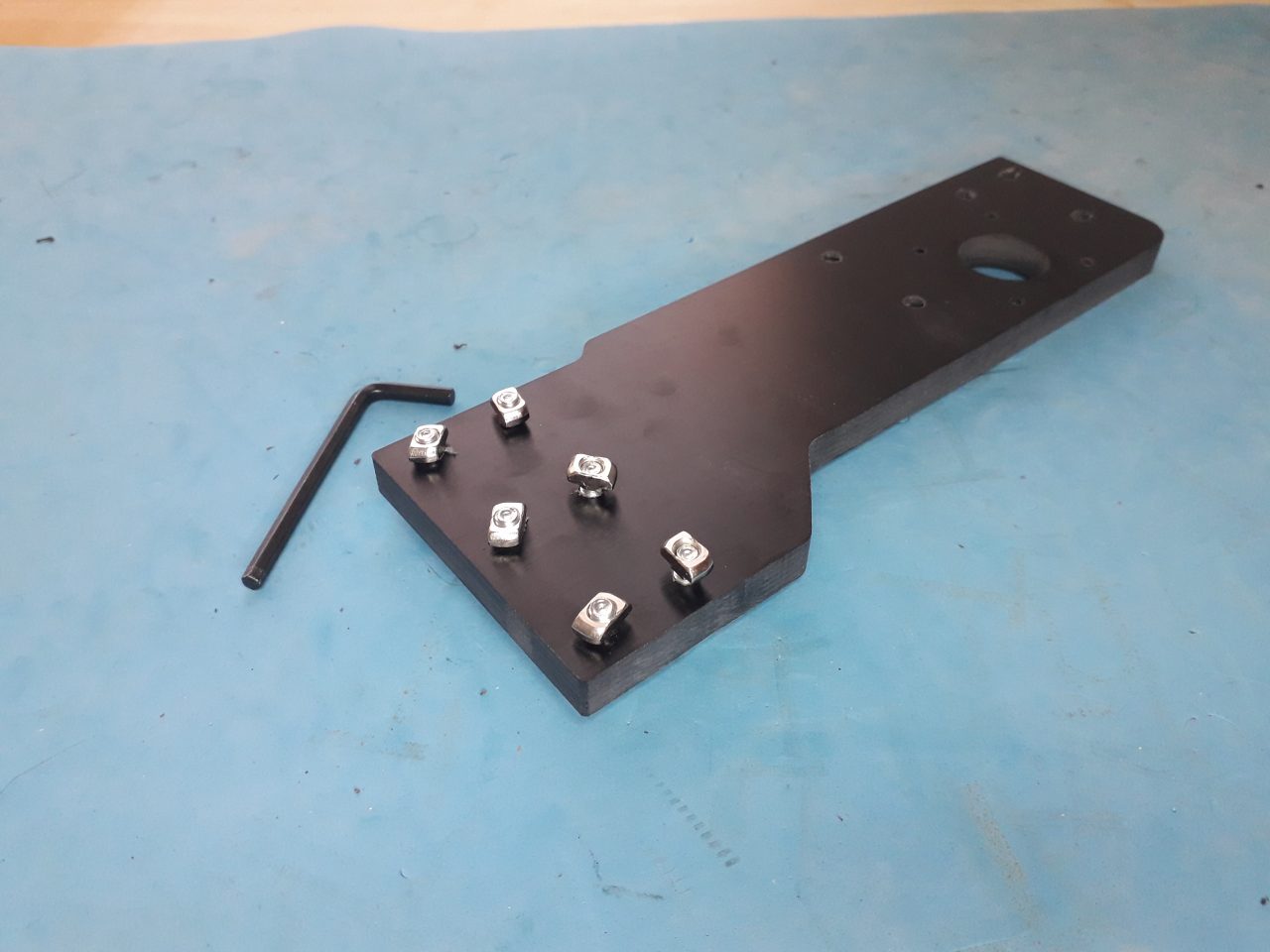

Alineamos las tuercas con forma de T:

Alineamos las tuercas

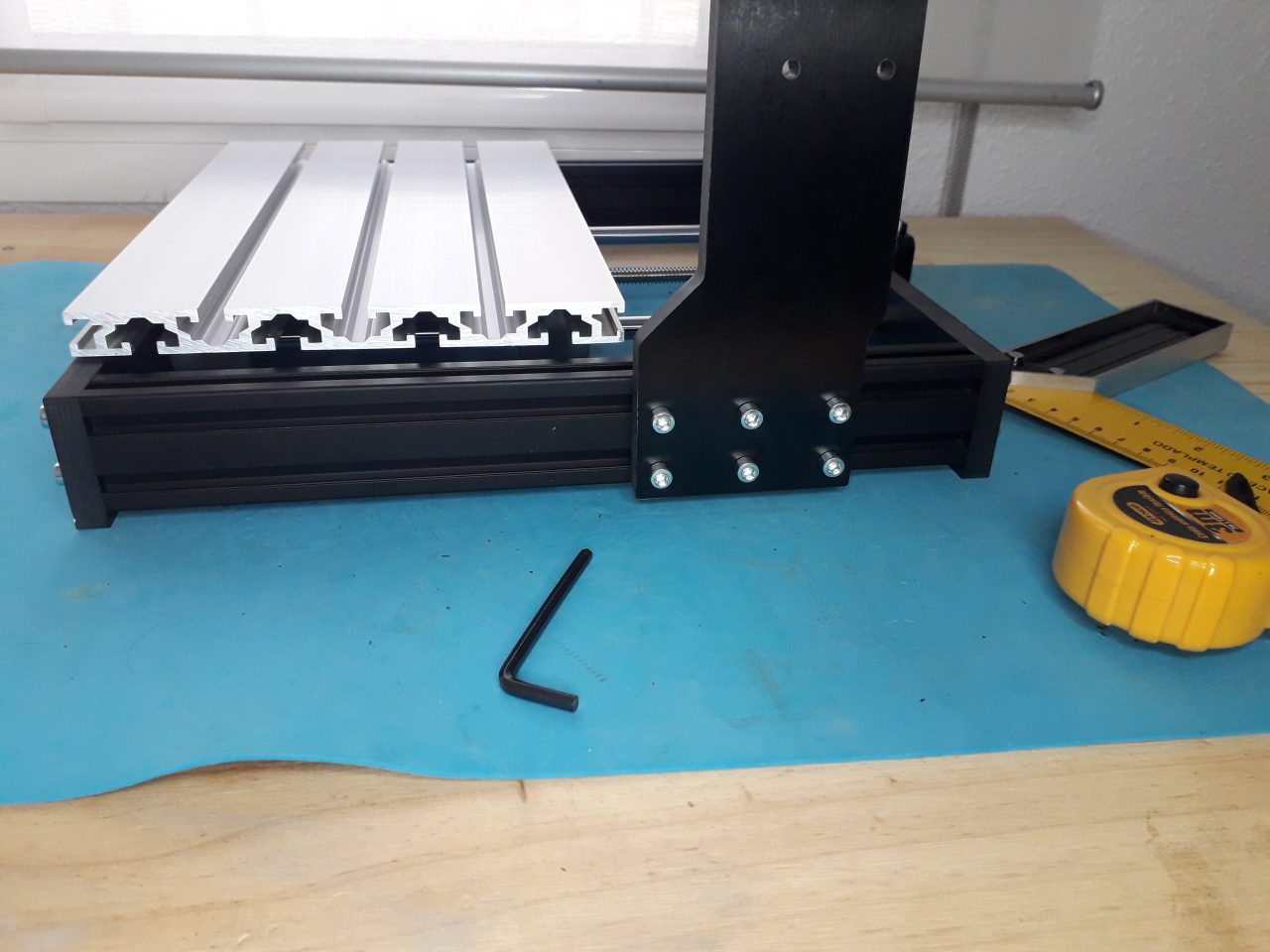

Una vez las tenemos alineadas las tuercas, colocamos la pieza a la estructura:

Novato: Perfecto, ahora atornillo…

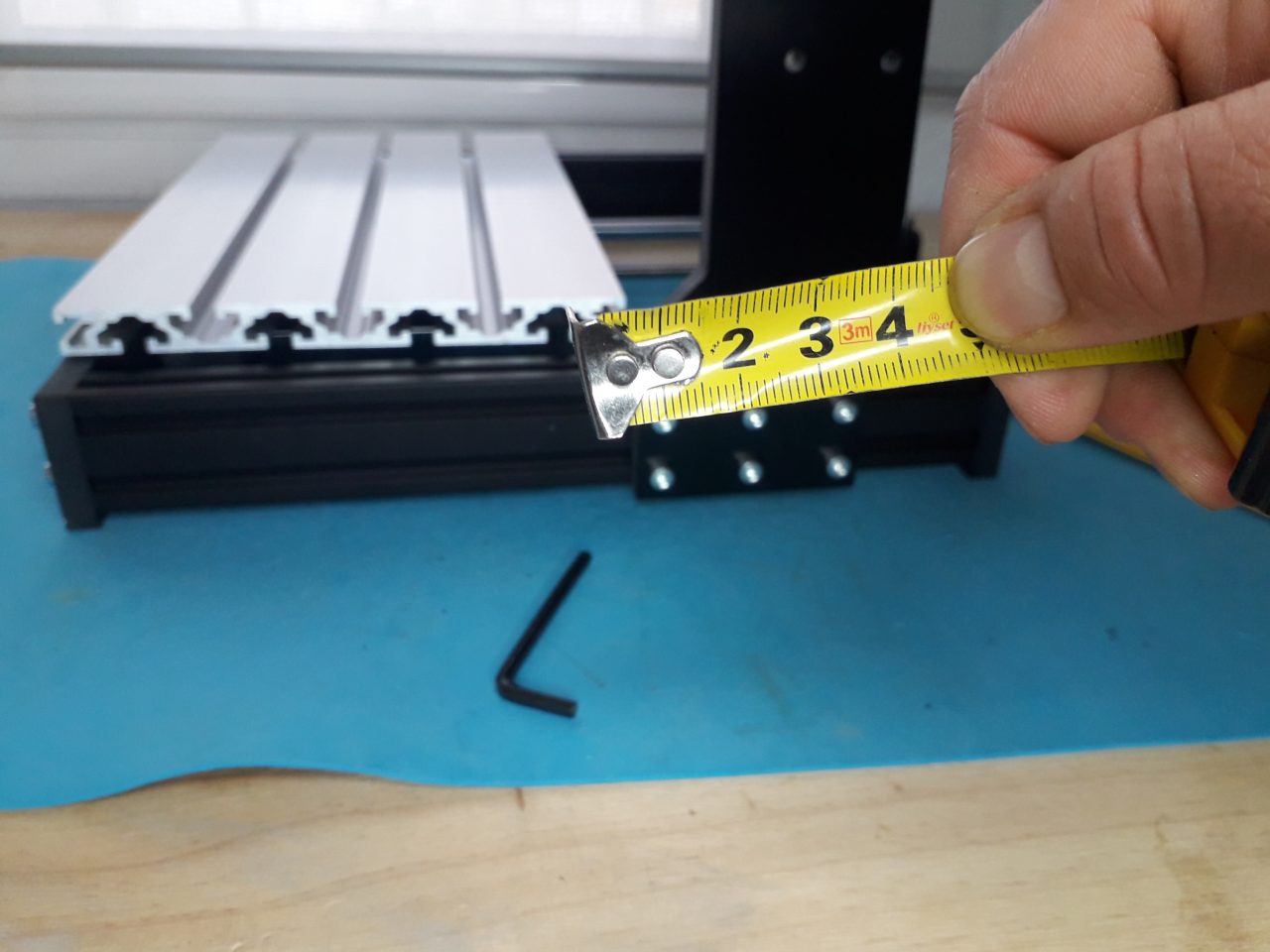

Espera, Novato. Ahora viene un paso importante. Debemos coger un metro y medir: 4,65 cm o 46,5 mm.

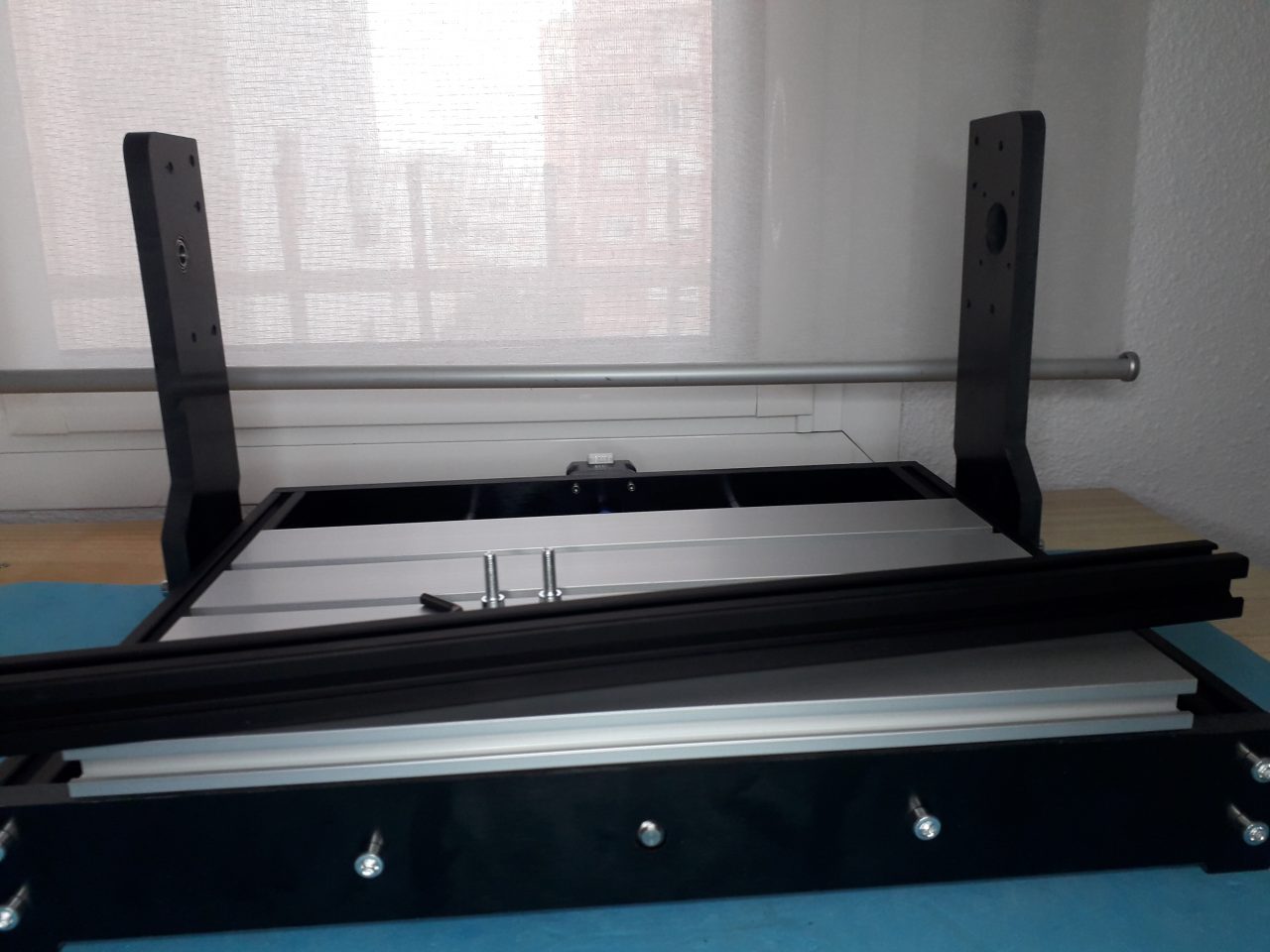

Una vez eso, colocamos la pieza a esa distancia.

Novata: ¿Hacemos lo mismo con la otra no?

Correcto. Ahora pasamos al siguiente paso:

Paso 2 Piezas para el eje Z

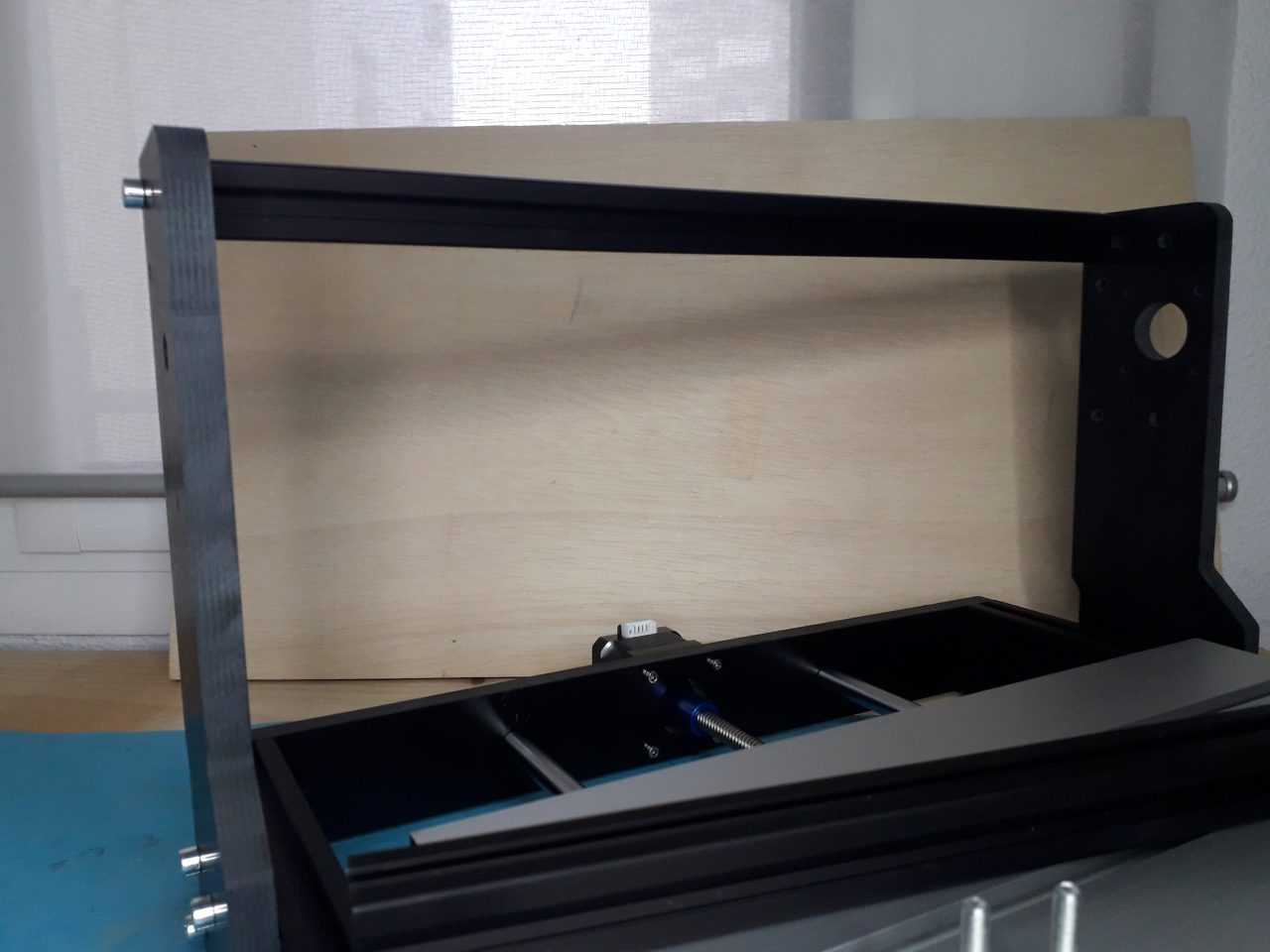

Ahora cogemos una de las piezas que mide: 2020×360 mm

Hacemos lo mismo con la otra pieza.

Paso 3 motor paso a paso

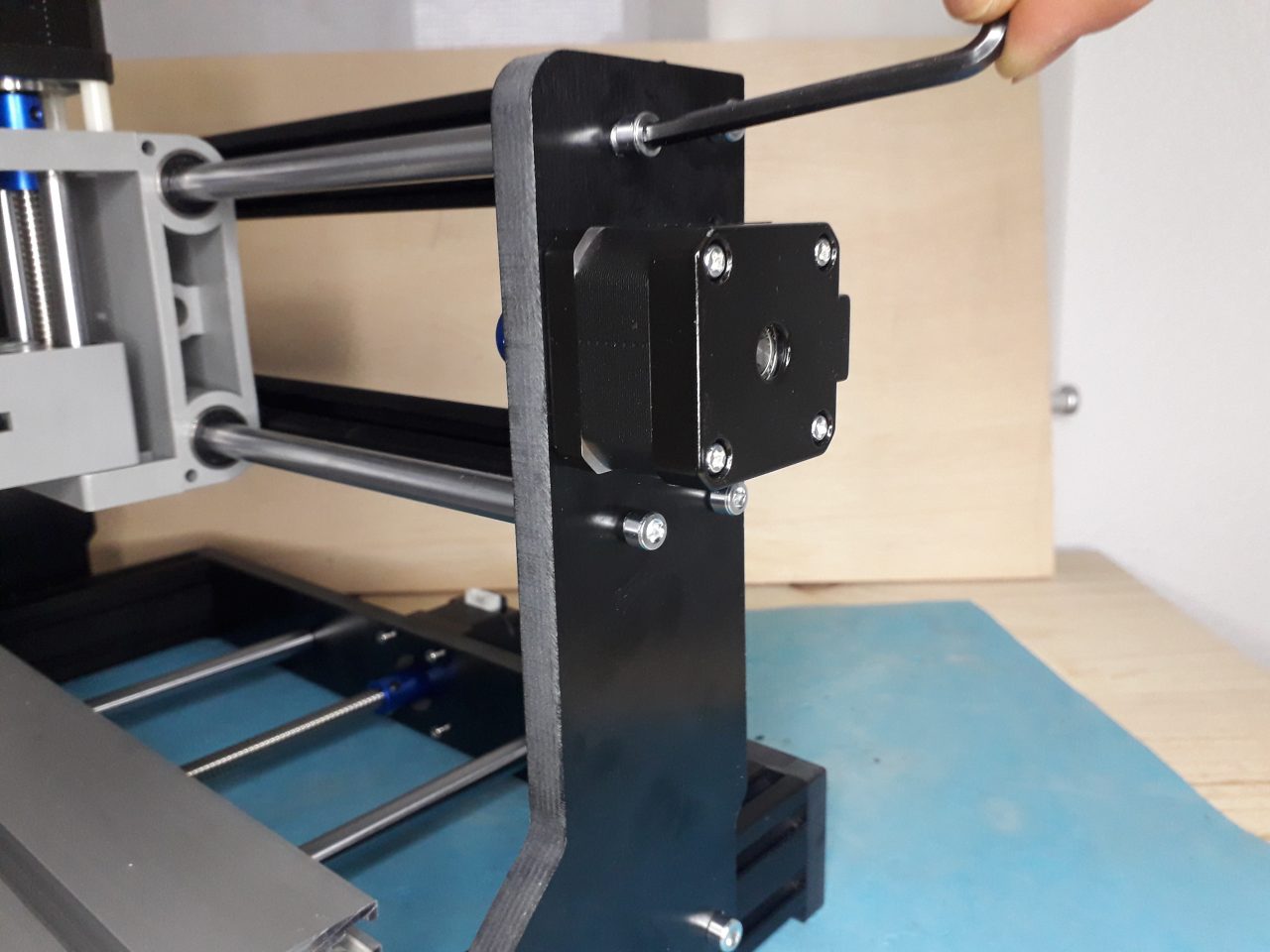

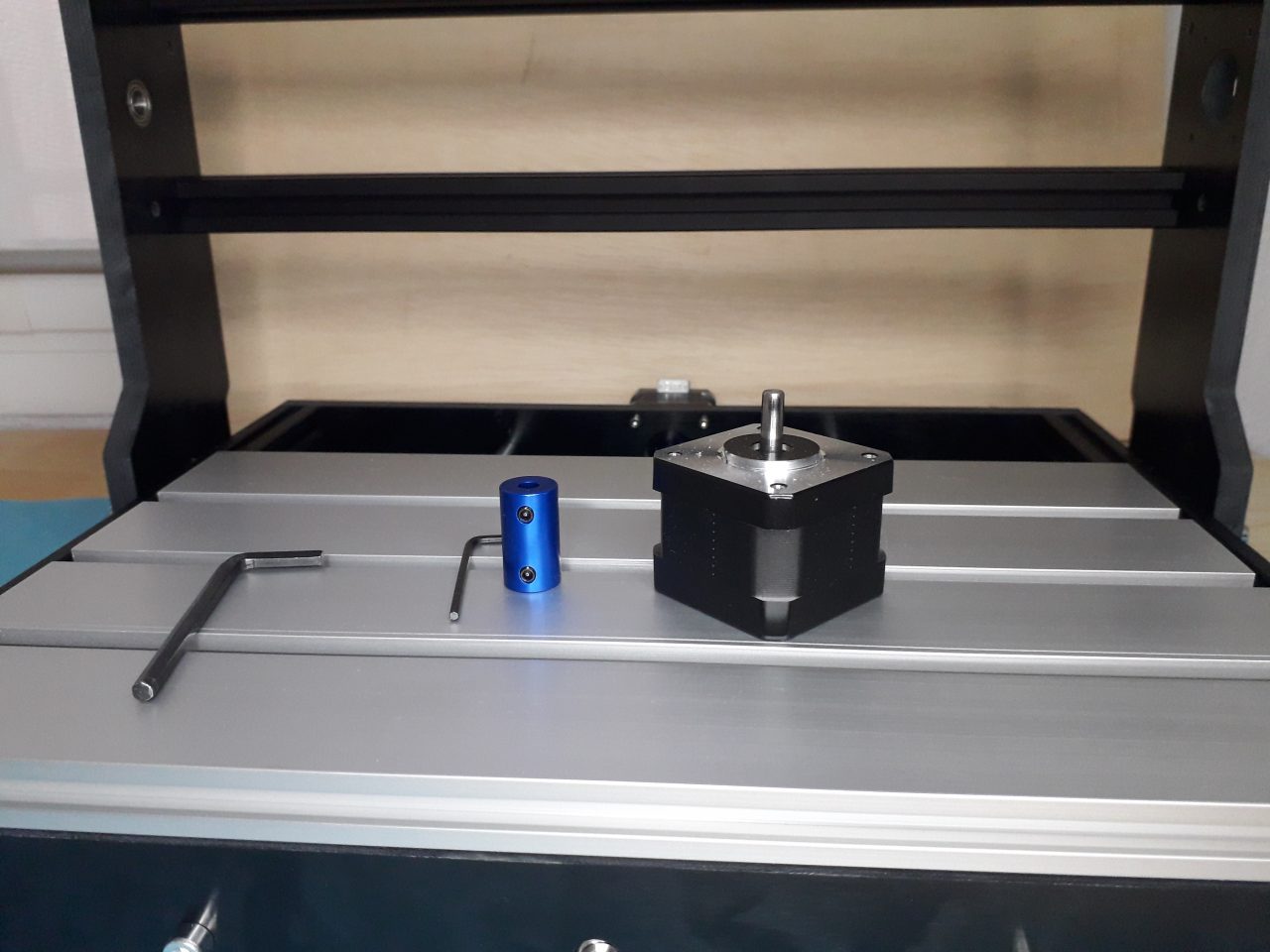

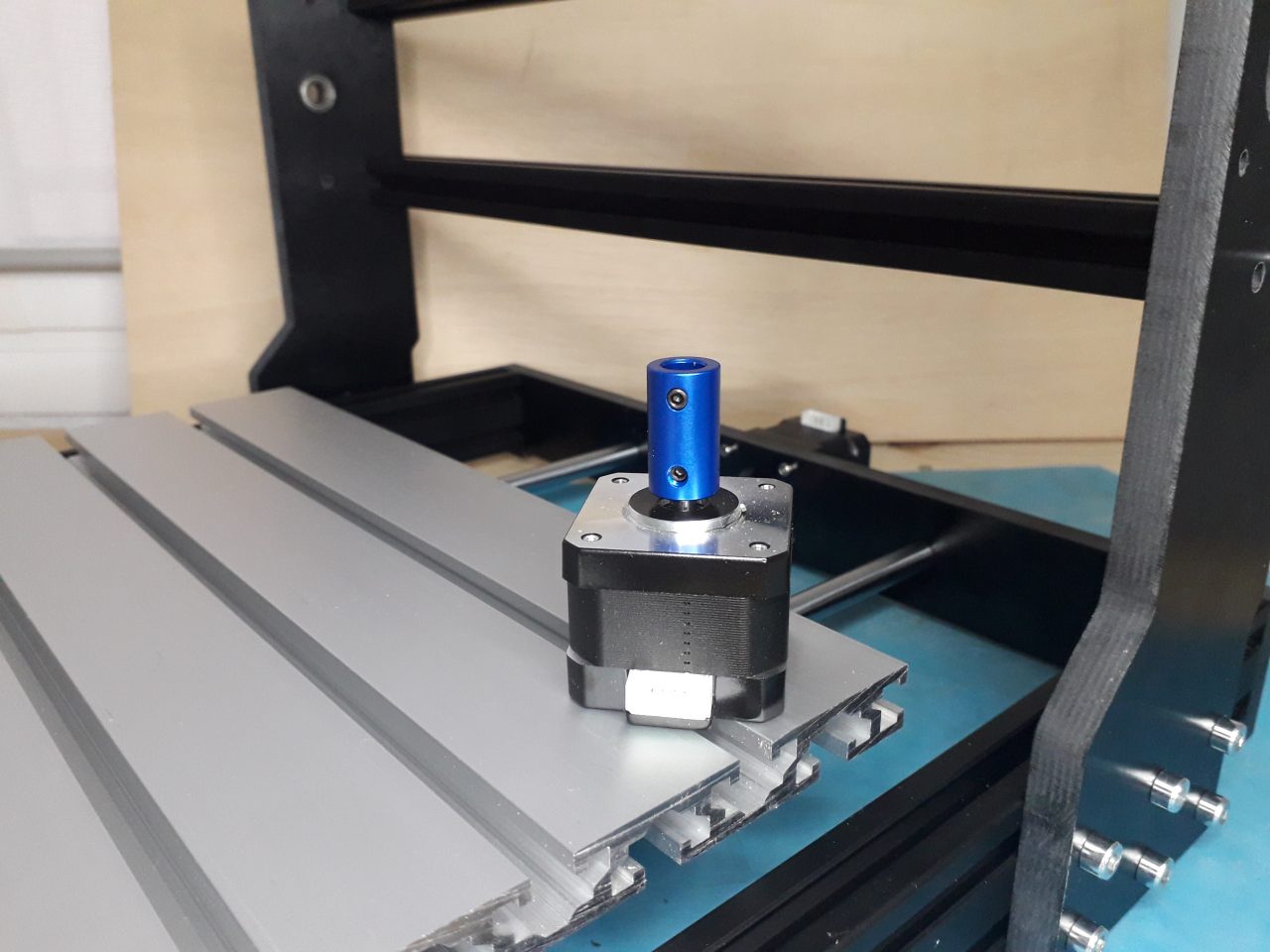

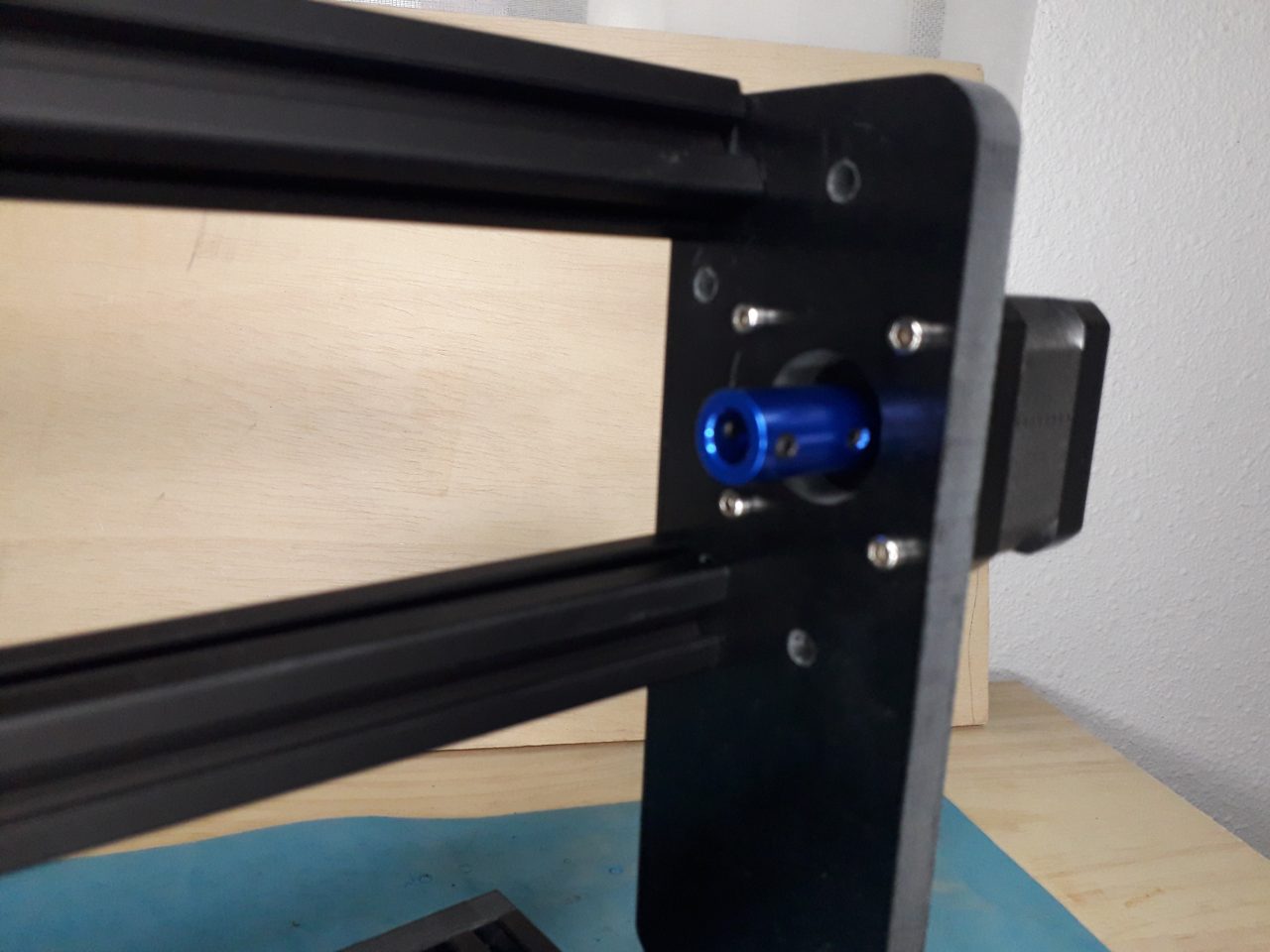

Ahora colocamos el motor paso a paso. Para ello, primero le ponemos el acoplador.

Paso 4 carro del eje Z

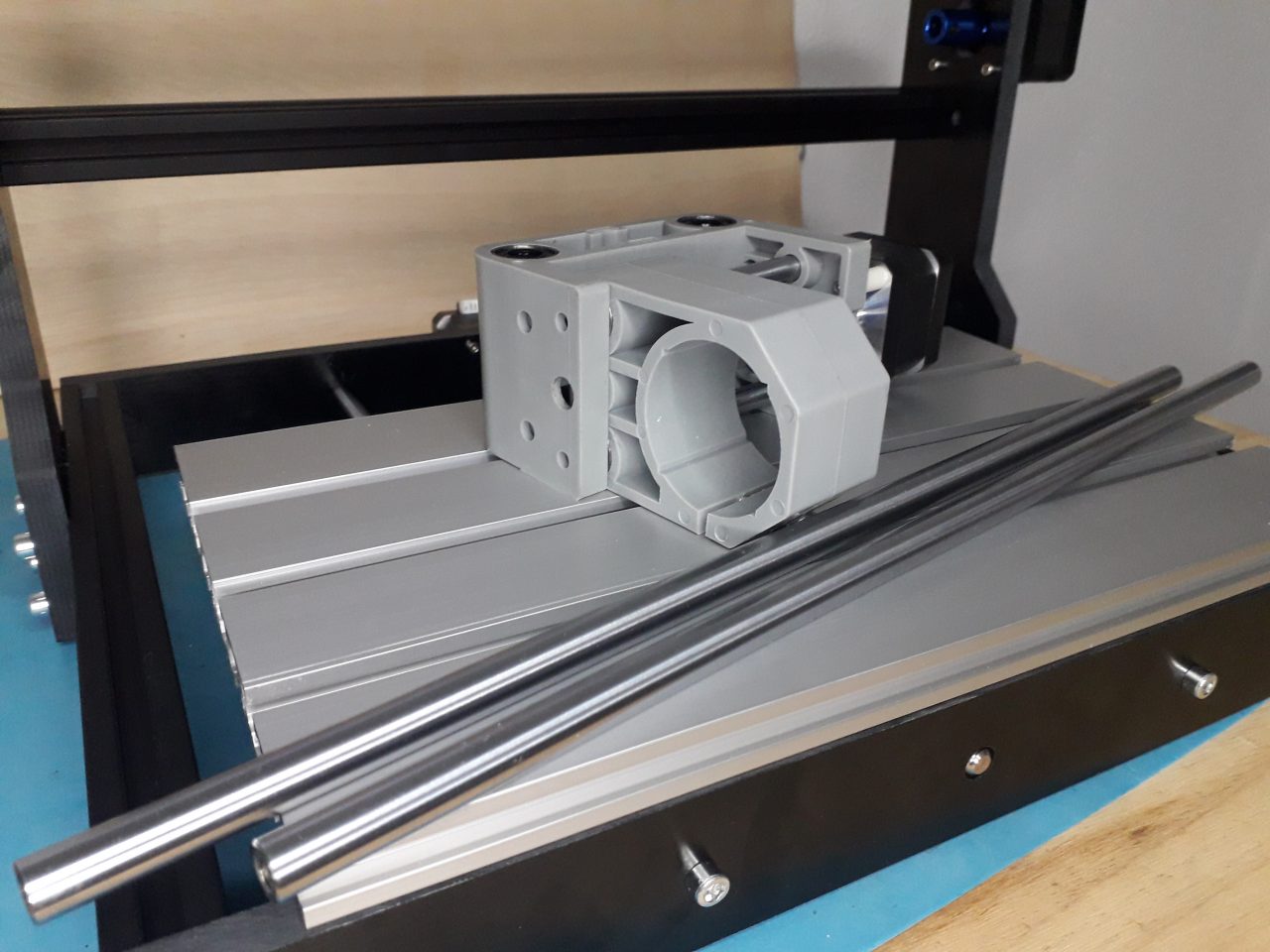

Cogemos las varillas lisas y la pieza del eje Z.

Colocamos las varillas con la pieza y atornillamos:

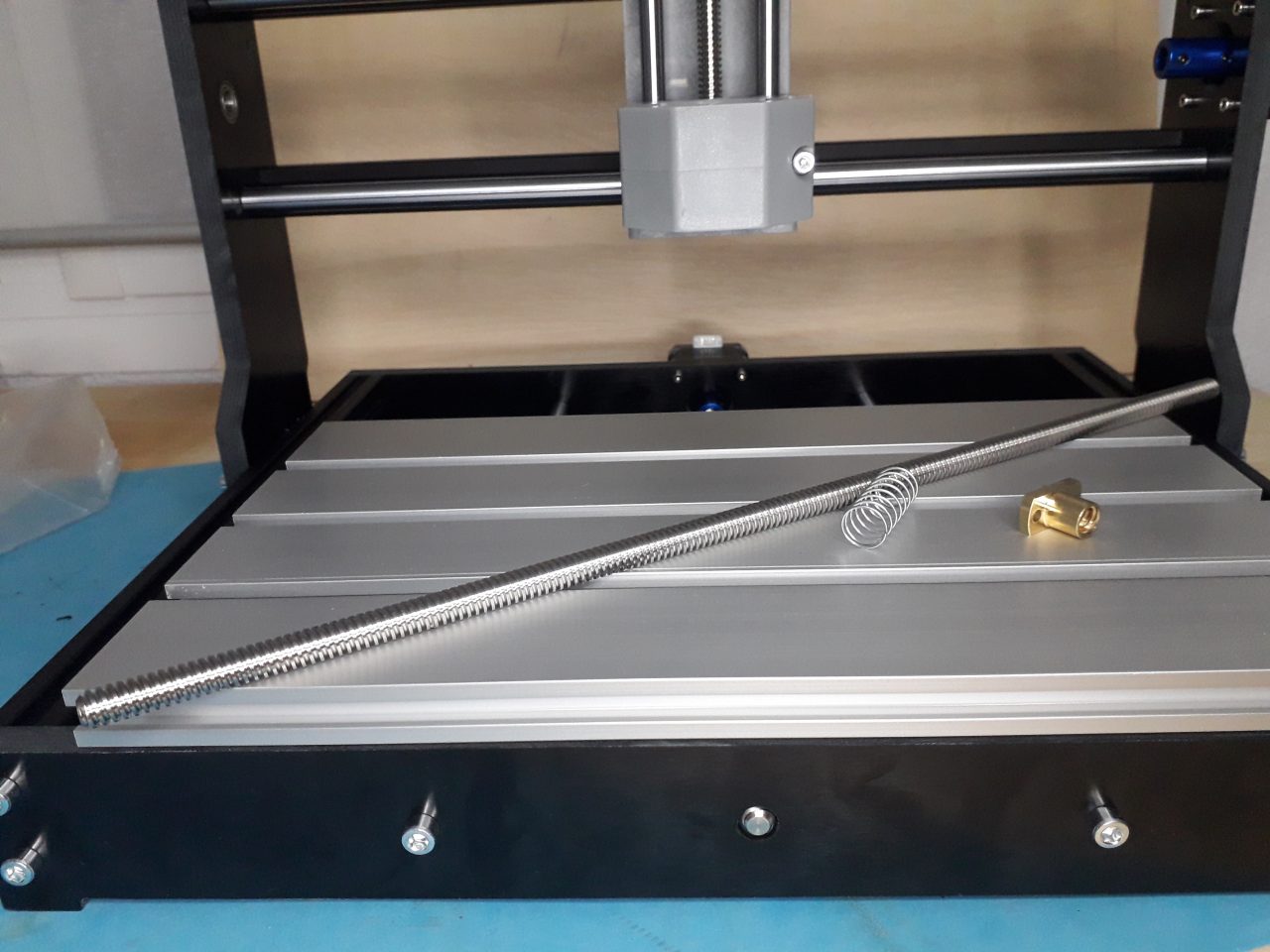

Ahora cogemos la varilla roscada, muelle y pieza de cobre.

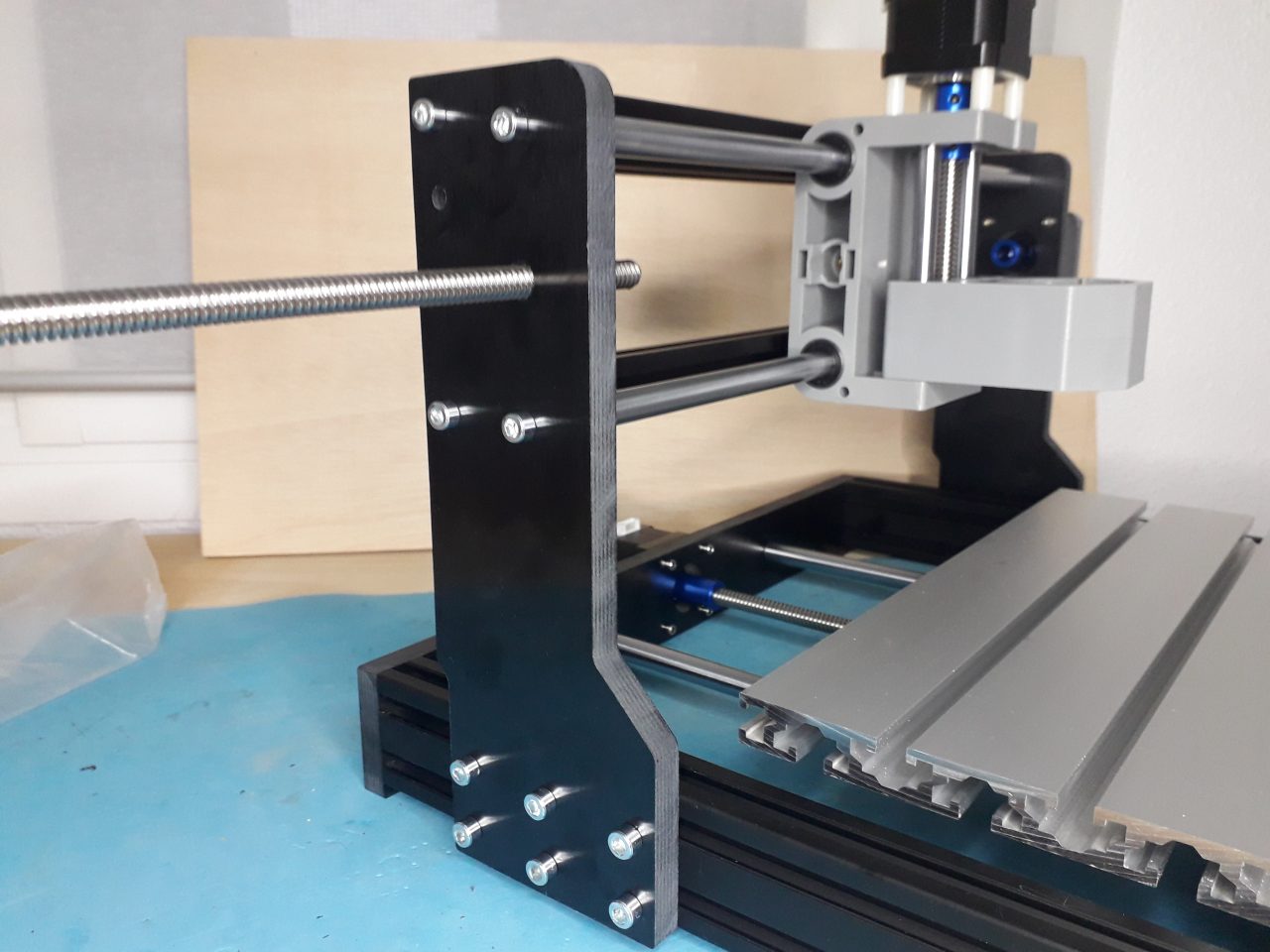

Insertamos la varilla:

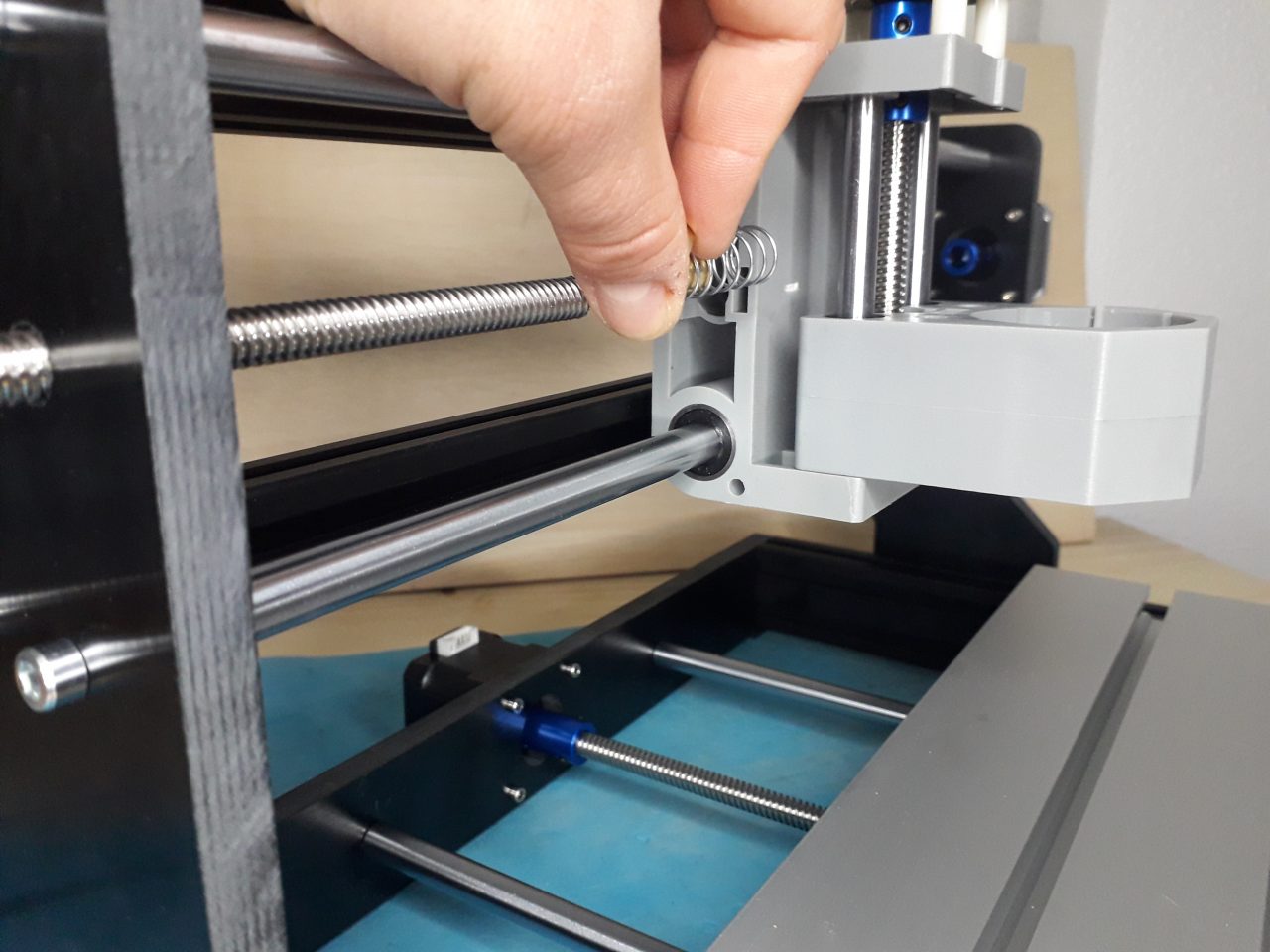

Ahora hacemos lo mismo que en el eje Y con el muelle y la pieza:

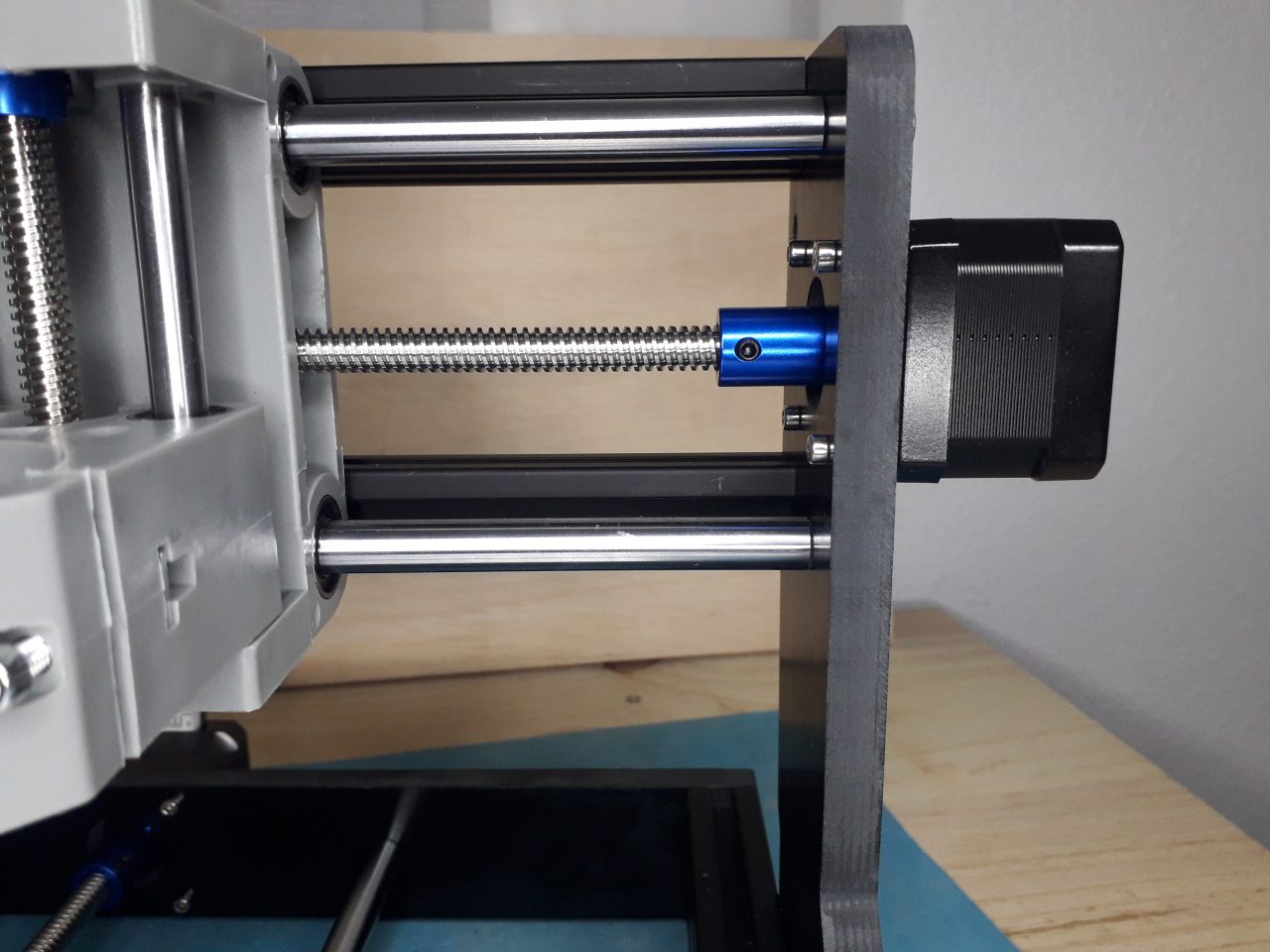

Atornillamos la varilla al acoplador del motor:

Con esto ya hemos terminado de construir los ejes X- Z que van conjuntos. A continuación voy a poner un vídeo por si algún paso no ha quedado muy claro.

Vídeo de la construcción del X – Z

Conclusión

Espero que te haya ayudado y sido útil para construir tu CNC.

Como has visto hemos concluido la parte mecánica. En el próximo post pondremos la parte electrónica.
